ठाडो स्यान्डविच बसवे

उत्पादन स्थिति: ठाडो पावर वितरण परिदृश्यहरूको लागि अनुकूल एक कुशल पावर ट्रान्समिशन समाधान

Qingdao Fenghua इलेक्ट्रिक ऊर्ध्वाधर स्यान्डविच बसवे एक उच्च-वर्तमान पावर वितरण समाधान हो जुन अग्लो भवनहरूमा पावर वितरण शाफ्टहरू र औद्योगिक प्लान्टहरूमा ठाडो पावर ट्रान्समिशन जस्ता परिदृश्यहरूको लागि सावधानीपूर्वक बनाइएको छ। ठाडो स्थापनाको लागि अनुकूलित डिजाइनको साथ "स्यान्डविच" कम्प्याक्ट-स्ट्याकिङ संरचनालाई एकीकृत गरेर, उत्पादनले आधुनिक वास्तुकला र औद्योगिक सेटिङहरूमा ठाडो पावर वितरणको लागि एक प्रमुख विकल्पको रूपमा स्थापित गर्दै अन्तरिक्ष उपयोग, पावर प्रसारण दक्षता, सुरक्षा र स्थिरतामा धेरै सफलताहरू प्राप्त गर्दछ।

प्राविधिक प्यारामिटरहरू

कोर टेक्नोलोजीहरू: ठाडो वातावरणमा प्रदर्शन सफलताहरू

1. अनुकूलित "स्यान्डविच" स्ट्याकिङ संरचना: ठाडो ठाउँहरूको लागि अनुकूलित कम्प्याक्ट डिजाइन

उत्पादनले थ्री-फेज कन्डक्टरहरूको ग्यापलेस, टाइट स्ट्याकिंगको विशेषता रहेको "स्यान्डविच" संरचनालाई रोजगार दिन्छ। कन्डक्टरहरू उच्च-प्रदर्शन डाइलेक्ट्रिक सामग्रीहरू प्रयोग गरेर एकअर्काबाट सीधा इन्सुलेटेड हुन्छन्, जसले गर्दा चरणहरू बीचको हावाको अन्तरलाई पूर्ण रूपमा हटाउँछ। ठाडो स्थापना परिदृश्यहरूको लागि विशेष रूपमा अनुकूलित, कन्डक्टरहरूको व्यवस्था र घेरा संरचनालाई परम्परागत बसवे प्रणालीहरूको तुलनामा 30% भन्दा बढीले समग्र भोल्युम घटाउन परिष्कृत गरिएको छ। यो डिजाइनले सीमित ठाडो च्यानलहरू भित्र अधिकतम वर्तमान बोक्ने क्षमतालाई सक्षम पार्दै, पावर वितरण शाफ्टहरूको सीमित स्थानहरूमा पूर्ण फिटको लागि अनुमति दिन्छ।

2. उच्च-शुद्धता तामा कन्डक्टरहरू: ठाडो पावर ट्रान्समिशनमा दक्षता सुनिश्चित गर्दै

T2-ग्रेड इलेक्ट्रोलाइटिक तामा ≥99.95% को शुद्धता संग कन्डक्टर सामग्री को रूप मा चयन गरिएको छ। 20°C मा, यसको प्रतिरोधकता 0.01777 Ω·mm²/m जति कम हुन्छ, र यसको चालकता 98% भन्दा बढी हुन्छ। ठाडो पावर ट्रान्समिसन परिदृश्यहरूमा, यो कम-प्रतिरोधी विशेषताले लामो दूरीमा भोल्टेज ड्रपलाई प्रभावकारी रूपमा कम गर्छ, उच्च वृद्धि भवनको प्रत्येक तल्लामा स्थिर आपूर्ति भोल्टेजहरू सुनिश्चित गर्दछ। कन्डक्टर सतहहरूलाई वैकल्पिक रूपमा क्षरण प्रतिरोध बढाउन टिन वा चाँदीको प्लेटिङद्वारा उपचार गर्न सकिन्छ, यो सुनिश्चित गर्दै कि कम सम्पर्क प्रतिरोध लामो अवधिमा राखिएको छ - आर्द्र पावर वितरण शाफ्ट वातावरणमा पनि - जसले गर्दा सम्भावित अतिताता खतराहरू हटाउँछ।

3. एकीकृत ठाडो ताप अपव्यय प्रणाली: लामो दूरीमा तापक्रम वृद्धिको चुनौती समाधान गर्दै

ठाडो स्थापनाको क्रममा माथितिर जम्मा हुने ताप प्रवृतिको मुद्दालाई सम्बोधन गर्न, प्रणालीले तीन-चरण ठाडो ताप अपव्यय मार्ग प्रयोग गर्दछ: "कन्डक्टर - इन्सुलेशन लेयर - मेटल एन्क्लोजर।" घेरा बाहिर निकालिएको एल्युमिनियम-म्याग्नेसियम मिश्र धातुबाट बनाइएको छ, यसको सतहमा एकीकृत अनुदैर्ध्य ताप-डिसिपेशन फिनहरू समावेश गर्दछ। मानक स्टिल घेराहरूको तुलनामा, यो डिजाइनले तातो अपव्यय सतह क्षेत्र 35% बढाउँछ र थर्मल चालकता दक्षता पाँच गुणा बढाउँछ। 40°C को परिवेशको तापक्रममा, जडान टर्मिनलहरूको तापक्रम वृद्धि ≤60K रहन्छ, जबकि धातुको आवरणको ≤30K रहन्छ—उद्योग मापदण्डहरू भन्दा तलको तथ्याङ्क-यसले लामो दूरीको ठाडो पावर ट्रान्समिशनको समयमा स्थिर सञ्चालन सुनिश्चित गर्दछ।

4. "चिमनी प्रभाव" विरुद्ध सुरक्षा डिजाइन: एक बलियो ठाडो फायर ब्यारियर स्थापना गर्दै

"स्यान्डविच" ग्यापलेस संरचनाले निरन्तर हावा च्यानलहरूलाई पूर्ण रूपमा हटाउँछ; आगोको घटनामा, तातो हावाको प्रवाहलाई बसवे प्रणाली मार्फत द्रुत रूपमा माथितिर फैलिनबाट रोकिन्छ। यसले यसको स्रोतमा "चिमनी प्रभाव" लाई प्रभावकारी रूपमा मेटाउँछ र आधिकारिक राष्ट्रिय अग्नि सुरक्षा एजेन्सीहरू द्वारा सफलतापूर्वक परीक्षण पास गरेको छ। यसबाहेक, आगो प्रतिरोधी संस्करण विकल्पको रूपमा उपलब्ध छ; अभ्रक टेपको कम्पोजिट इन्सुलेशन तह र सिलिकन रबरको सिरामिफाइडिङ प्रयोग गर्दै, यो संस्करणले ९६० डिग्री सेल्सियसको चरम तापक्रममा १८० मिनेटभन्दा बढी पावर सप्लाई कायम राख्न सक्छ, जसले गर्दा अग्लो भवनहरूमा अग्नि सुरक्षा सर्किटका लागि कडा आवश्यकताहरू पूरा गर्न सकिन्छ।

ठाडो स्थापनाको लागि विशेष सुविधाहरू

1. मोड्युलर ठाडो जडान प्रणाली

फ्याक्ट्री-पूर्वनिर्मित मानक एकाइहरू प्रस्तुत गर्दै, प्रणालीले साइट जडानहरूको लागि डबल-एन्डेड टर्क-नियन्त्रित बोल्टहरू र डिस्क स्प्रिङ्हरू प्रयोग गर्दछ। यो डिजाइनले ±4mm स्थापना सहिष्णुता समायोजनको लागि अनुमति दिन्छ, प्रभावकारी रूपमा ठाडो स्थापनाहरूमा निहित सटीक विचलनहरू समायोजन गर्दै। प्रति खण्ड स्थापना समय ≤10 मिनेट छ; परम्परागत केबल तारहरूको तुलनामा, निर्माण दक्षता 60% भन्दा बढि सुधार भएको छ।

2. स्तरित प्लग-इन डिजाइन: लचिलो रूपमा फ्लोर-विशिष्ट पावर आवश्यकताहरू पूरा गर्दै

ट्याप-अफ आउटलेटहरू बसबार ट्रंकिङको साथ कुनै पनि ठाडो स्थितिमा खोल्न सकिन्छ। ट्याप-अफ इकाइहरूले हट-प्लगिङ (लाइभ अवस्थाहरूमा सम्मिलित र हटाउने) लाई समर्थन गर्दछ, "ग्राउन्ड-फर्स्ट, ग्राउन्ड-लास्ट" जडान अनुक्रम सुनिश्चित गर्दै विद्युतीय आर्सिङको जोखिमलाई पूर्ण रूपमा हटाउन। प्रत्येक तल्लाले विशेष पावर आवश्यकताहरूमा आधारित ट्याप-अफ इकाइहरूलाई लचिलो रूपमा कन्फिगर गर्न सक्छ सम्पूर्ण बसबार खण्डहरू पुन: तार नगरीकन - पूर्ण रूपमा तल्ला लेआउट समायोजन र क्षमता विस्तार आवश्यकताहरू उच्च-वृद्धि भवनहरूको विशिष्ट समायोजन गर्दै।

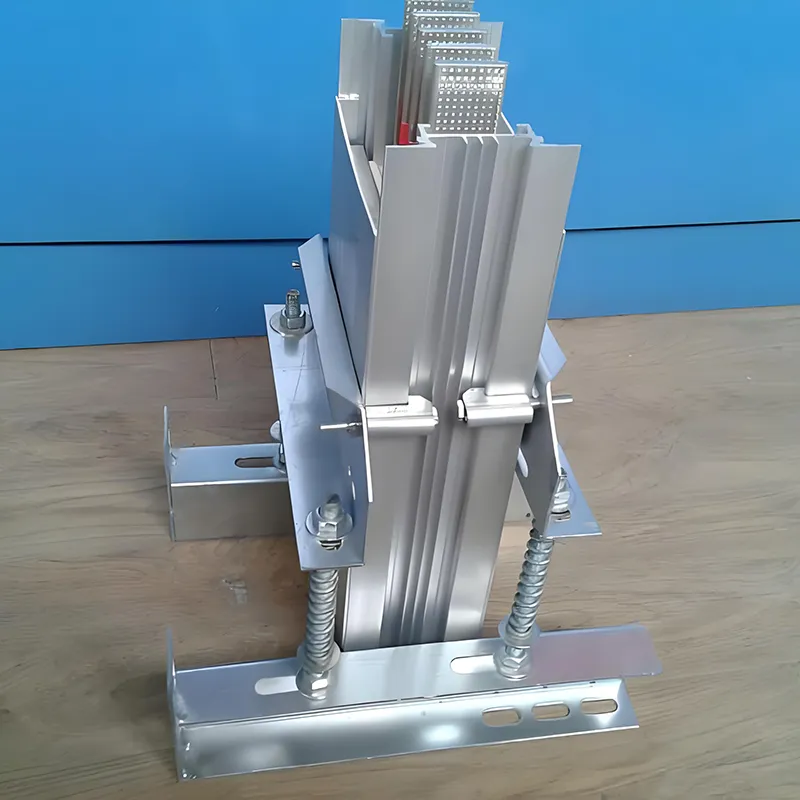

3. एन्टी-ड्रप र सिस्मिक सुदृढीकरण

ठाडो स्थापना परिदृश्यहरूको लागि विशेष रूपमा डिजाइन गरिएको, प्रणाली 8 म्याग्निच्युडको भूकम्पको प्रभावहरू सामना गर्न सक्षम समर्पित एन्टी-ड्रप कोष्ठकहरू र भूकम्पीय सुदृढीकरण कम्पोनेन्टहरूले सुसज्जित छ, जसले चरम अपरेटिङ परिस्थितिहरूमा बसबार ट्रंकिङको संरचनात्मक स्थिरता सुनिश्चित गर्दछ। कोष्ठक स्पेसिङलाई भुइँको उचाइ आवश्यकताहरू अनुसार लचिलो रूपमा समायोजन गर्न सकिन्छ: सीधा खण्डहरूको लागि ≤3m र कुना खण्डहरूको लागि ≤1.5m।

आवेदन परिदृश्यहरू

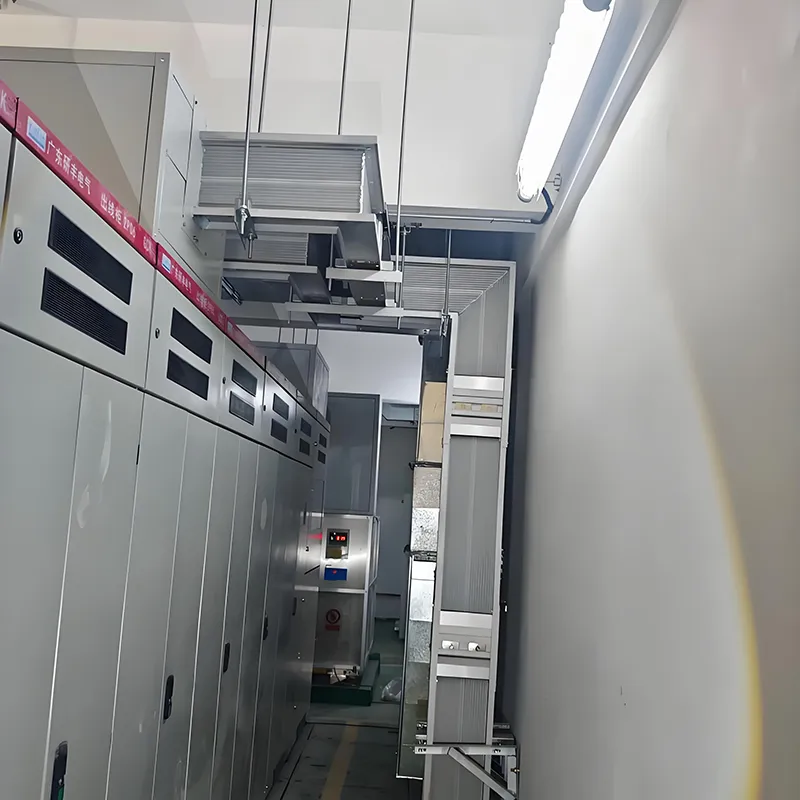

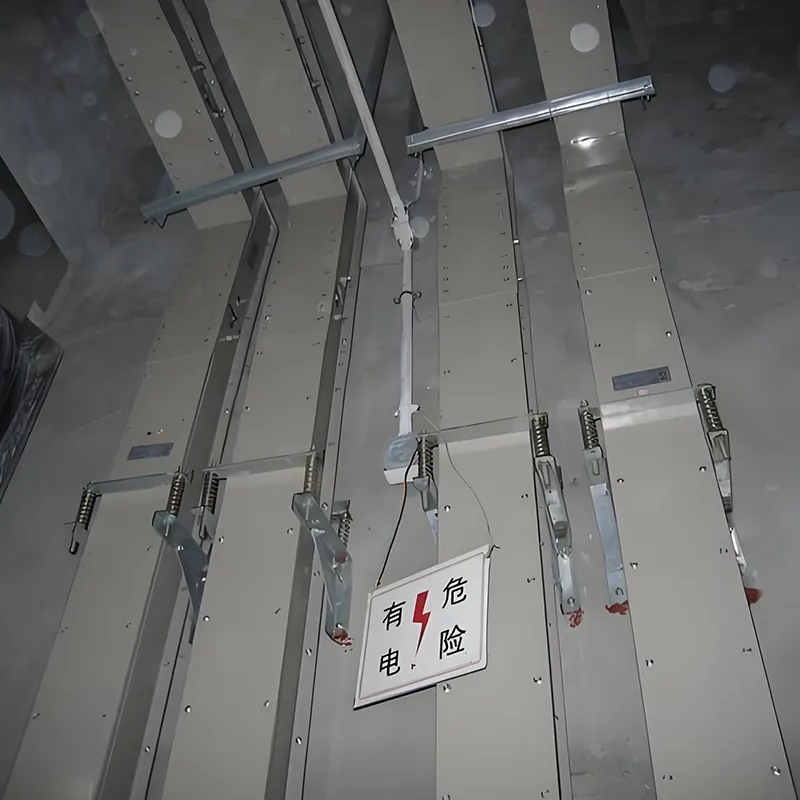

1. हाई-राइज बिल्डिंग पावर वितरण शाफ्टहरू

ठाडो रूपमा पावर वितरण शाफ्टहरू भित्र रूट गरिएको, प्रणालीले परम्परागत केबलहरूको लागि प्रतिस्थापनको रूपमा कार्य गर्दछ। उही हालको क्षमताको लागि, यसले केबलहरूलाई आवश्यक पर्ने ठाउँको एक तिहाइ मात्र ओगटेको छ, प्रभावकारी रूपमा उच्च-वृद्धि पावर वितरण शाफ्टहरू भित्र सीमित ठाउँको महत्वपूर्ण समस्यालाई समाधान गर्दै। यसको पूर्ण रूपमा संलग्न संरचनाले मुसाको प्रकोप र आगोको जोखिम जस्ता खतराहरूलाई हटाउँछ, जसले गर्दा भवनको विद्युत वितरण प्रणालीको समग्र सुरक्षा बढाउँछ।

2. औद्योगिक प्लान्टहरूमा ठाडो पावर ट्रान्समिशन

बहु-कथा औद्योगिक सुविधाहरू भित्र ठूला-ठूला उपकरणहरू र स्वचालित उत्पादन लाइनहरूको लागि ठाडो ब्याकबोन पावर आपूर्ति प्रदान गर्दछ। यसको उच्च वर्तमान बोक्ने घनत्व केन्द्रित उपकरण लेआउटहरूको लागि आदर्श रूपमा उपयुक्त छ, जबकि यसको मोड्युलर विस्तार योग्यताले उत्पादन लाइनहरूमा लचिलो समायोजनहरूलाई समर्थन गर्दछ।

3. विशेष ठाडो वातावरण

वाटरप्रूफ कास्ट-राल उत्पादनहरू आर्द्र र संक्षारक वातावरणमा ठाडो शक्ति प्रसारणको लागि उपयुक्त छन् - जस्तै भूमिगत उपयोगिता सुरुङहरू र रेल ट्रान्जिट प्रणालीहरू। आगो प्रतिरोधी उत्पादनहरू कडा आगो सुरक्षा आवश्यकताहरूसँग ठाडो पावर वितरण परिदृश्यहरूमा लागू हुन्छन्, जस्तै पेट्रोकेमिकल र आणविक ऊर्जा उद्योगहरूमा पाइन्छ।

ग्राहक मूल्य

Qingdao Fenghua इलेक्ट्रिक उपकरण निर्माण कं, लिमिटेड पश्चिम तटीय नयाँ क्षेत्र भित्र, Qingdao को सुन्दर तटीय शहर मा स्थित छ। 2005 मा स्थापित, कम्पनी केबल ट्रे, बसबार ट्रंकिङ प्रणाली, र शक्ति वितरण क्याबिनेट सहित विद्युत उत्पादन मा विशेषज्ञता एक अग्रणी निर्माता हो। हाम्रो सहायक, Qingdao Fenghua इलेक्ट्रिक कं, लिमिटेड, हाम्रो मूल कम्पनीको लागि एक पूरक भूमिकामा काम गर्दछ, सामूहिक रूपमा एक व्यापक उत्पादन म्याट्रिक्स स्थापना गर्दछ जसले विद्युत वितरण उपकरणहरूको सम्पूर्ण स्पेक्ट्रमलाई फैलाउँछ। हालका वर्षहरूमा, कम्पनीले ऊर्जा संरक्षण र खपत घटाउने क्षेत्रमा उल्लेखनीय नतिजाहरू प्राप्त गर्दै नवप्रवर्तनप्रति दृढ प्रतिबद्धता कायम राखेको छ। हाम्रा धेरै उत्पादनहरू-जस्तै सेल्फ-लकिङ केबल ट्रेहरू र तामा-आल्मुनियम कम्पोजिट बसडक्टहरू-ले उनीहरूको उच्च थप मूल्य र उन्नत प्राविधिक सामग्रीको लागि बजार मान्यता प्राप्त गरेका छन्। यसबाहेक, हामीसँग विस्तृत परीक्षण रिपोर्टहरू र अनिवार्य प्रमाणीकरण प्रमाणपत्रहरू छन् जसमा हामी हाम्रा ग्राहकहरूको विविध र बहुआयामिक आवश्यकताहरू पूर्ण रूपमा पूरा गर्न सक्षम बनाउँछौं।

Qingdao Fenghua इलेक्ट्रिकको ठाडो स्यान्डविच बसवे छनोट गरेर, तपाइँ निम्नबाट लाभ उठाउन सक्नुहुन्छ:

• स्पेस अप्टिमाइजेसन: ठाडो ठाउँको उपयोग तीन गुणा बढाइएको छ, यसले पावर डिस्ट्रिब्युसन शाफ्टहरूको विशिष्ट सीमित वातावरणका लागि पूर्ण रूपमा उपयुक्त बनाउँछ।

• ऊर्जा दक्षता: कम-प्रतिरोधी तामा कन्डक्टरहरू र कम-प्रतिक्रियात्मक संरचनात्मक डिजाइनको विशेषता रहेको, यसले वार्षिक रूपमा १०% देखि २०% सम्म पावर वितरण घाटा घटाउँछ।

• सुरक्षा र विश्वसनीयता: सुरक्षाका धेरै तहहरूसँगै एन्टी-"चिमनी प्रभाव" डिजाइन समावेश गर्दै, यसले बलियो ठाडो आगो अवरोध स्थापना गर्दछ।

• लचिलो अनुकूलता: स्तरित प्लग-इन इन्टरफेस र मोड्युलर स्थापना क्षमताहरूको साथ, यसले भविष्यको फ्लोर लेआउट समायोजन र उपकरण विस्तार आवश्यकताहरू समायोजन गर्दछ।

• ब्रान्ड आश्वासन: Qingdao Fenghua बाट 18 वर्षको विशेष उत्पादन विशेषज्ञता द्वारा समर्थित, हामी व्यापक बिक्री पछि सेवा र प्राविधिक समर्थन प्रदान गर्दछौं।

FAQ

1. ठाडो स्यान्डविच बसवे के हो?

ठाडो स्यान्डविच बसवे एक कम्प्याक्ट, उच्च-वर्तमान वितरण प्रणाली हो जसमा स्ट्याक्ड तामा कन्डक्टरहरू छन्, उच्च वृद्धि भवनहरू र औद्योगिक कार्यशालाहरूमा सुरक्षित र कुशल ठाडो पावर प्रसारणको लागि डिजाइन गरिएको।

2. वर्तमान र भोल्टेज मूल्याङ्कनहरू के हुन्?

Fenghua इलेक्ट्रिक ठाडो बसवेहरू 250A–6300A र ≤690VAC, विभिन्न कम भोल्टेज उच्च-वर्तमान वितरण अनुप्रयोगहरूको लागि उपयुक्त मूल्याङ्कन गरिएको छ।

3. कन्डक्टरहरूको लागि कुन सामग्रीहरू प्रयोग गरिन्छ?

उच्च शुद्धता T2 इलेक्ट्रोलाइटिक तामा प्रयोग गरिन्छ, कम हानि, उच्च चालकता, र दीर्घकालीन विश्वसनीयता सुनिश्चित।

4. कुन सुरक्षा स्तरहरू उपलब्ध छन्?

सुरक्षा दायरा IP54 देखि IP68 सम्म, मोडेलको आधारमा, यसलाई भित्री, बाहिरी र कठोर वातावरणको लागि उपयुक्त बनाउँदै।

5. के बसवे आगलागी हुने क्षेत्रहरूमा प्रयोग गर्न सकिन्छ?

हो, आगो प्रतिरोधी मोडेलले 180°C सम्मको इन्सुलेशन र आगोको अवस्थाहरूमा सुरक्षित सञ्चालनको लागि डिजाइन गरिएको सर्ट-सर्किट सहनशीलता सुविधा दिन्छ।

6. कति उच्च ठाडो रूपमा स्थापित गर्न सकिन्छ?

ठाडो स्थापना बसवे प्रकार र लोड आवश्यकताहरु मा निर्भर गर्दछ, 200 मिटर सम्म पुग्न सक्छ।

7. स्थापना सजिलो छ?

हो, मोड्युलर डिजाइन र कम्प्याक्ट संरचनाले छिटो र सुविधाजनक स्थापनालाई अनुमति दिन्छ, श्रम र परियोजना समय घटाउँछ।

8. यो सामान्यतया कहाँ प्रयोग गरिन्छ?

उच्च-वृद्धि भवन शाफ्टहरू, औद्योगिक कार्यशालाहरू, कारखानाहरू, डाटा केन्द्रहरू, र अन्य ठाडो उच्च-वर्तमान वितरण परिदृश्यहरूको लागि आदर्श।
